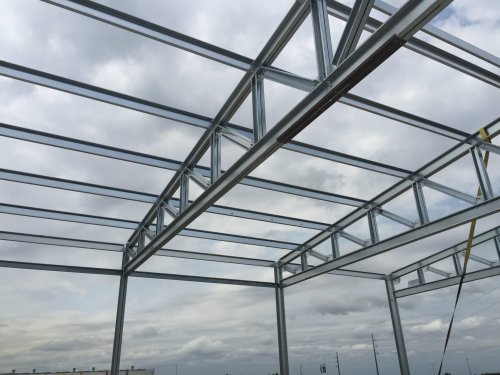

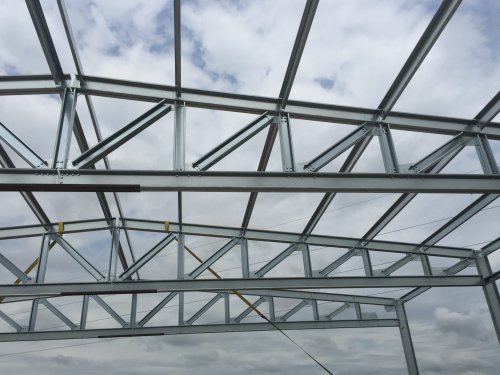

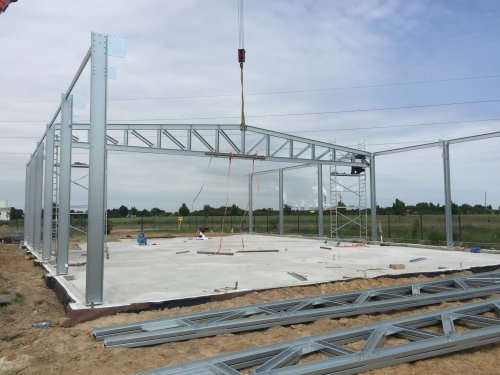

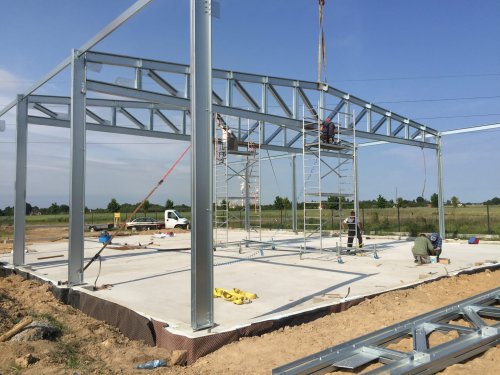

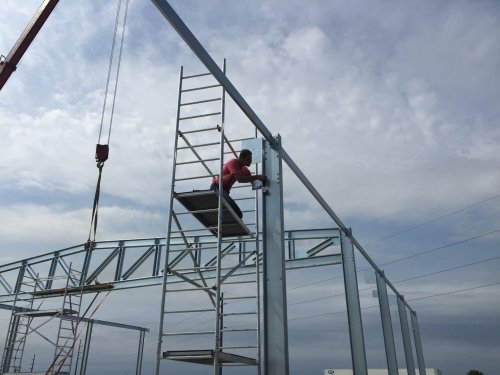

Hala stalowa Żłobnica, powiat Bełchatów, województwo łódzkie, szer. 18m x dł. 25m x wys. 5m, powierzchnia 450m2.

Cena: 279 000,00 zł 279000.00
Cena netto: 279 000,00 zł
ilość szt.
pixel dodaj do przechowalni

opis produktu alfapanel Opis

NEGOCJUJ CENĘ!

Mariusz Majchrowski - 506424505

Hala stalowa Żłobnica, powiat Bełchatów, województwo łódzkie,
szerokość 18 metra,
długość 25 metra,
wysokość 5 metra,
powierzchnia 450 m2,

1. ZAKRES PROJEKTOWY HALI LEGO:

Projekt budowlany hal LEGO (bez lokalnych uzgodnień)i:
Rzut przyziemia hali, rzut dachu, przekrój hali, rzut fundamentów.

Projekt budowlany w zakresie konstrukcji hal LEGO.
Rzut konstrukcji dachu, widoki konstrukcji ścian.

Projekt wykonawczy fundamentów i konstrukcji stalowej hali LEGO.
Projekt zawiera instrukcję montażu pozwalającą na samodzielny montaż hali.

Projekt wykonawczy lekkiej obudowy hali LEGO.
Projekt zawiera instrukcję montażu elementów obudowy hali: płyty warstwowe i świetlik.

2. KONSTRUKCJA STALOWA HALI LEGO:

Konstrukcja stalowa główna - ramowa wykonana z kształtowników stalowych zimno giętych.
●             rama o sztywnych narożach, przegubowo mocowane do fundamentów.

Elementy uzupełniające konstrukcji stalowej:
●             stężenie ścienne i dachowe ze stali S235JR.
●             płatwie dachowe z profili zimno giętych ocynkowanych typu "Z" ze stali S350DGD+Z.
●             elementy złączne (typowe śruby do montażu konstrukcji stalowej).

Zabezpieczenie antykorozyjne konstrukcji stalowej:
●             konstrukcja stalowa ocynkowana.

Do obliczeń przyjęto następujące obciążenia:
●             ciężar własny konstrukcji.
●             ciężar płyt dachowych i ściennych.
●             obciążenia klimatyczne.
●             obciążenia technologiczne - przyjęto 0,12kN/m2.

Masa konstrukcji zostaje uzyskana poprzez przeprowadzenie obliczeń statycznych i wytrzymałościowych programem obliczeniowym ROBOT.

3. OBUDOWA HALI Z PŁYT WARSTWOWYCH I ŚWIETLIKI

3.1. ŚCIANY I DACHY Z PŁYTY WARSTWOWEJ

Płyta ścienna, grubość 100 mm z rdzeniem poliuretanowym PIR.
Profilowanie:
zewnętrzne liniowe
wewnętrzne liniowe

Kolorystyka RAL:
płyta ścienna:   zewnątrz RAL 7016
                          wewnątrz RAL 9010

Współczynnik przenikania ciepła U0 0,21 W/m2K. Masa płyty [kg/m2] 10,50.

Powłoka blachy:
zewnętrzna: PE (poliester 25µm)
wewnętrzna: PE (poliester 25µm)

Typ mocowania płyty: łącznik widoczny.

Obróbki blacharskie wykonane z blachy powlekanej powłoką poliestrową w kolorze płyt.

Płyta dachowa, grubość 100 mm z rdzeniem poliuretanowym PIR.
Profilowanie:
zewnętrzne trapez
wewnętrzne liniowe

Kolorystyka RAL:
płyta dachowa: zewnątrz RAL 9010
                       wewnątrz RAL 9010

Współczynnik przenikania ciepła U0 0,21 W/m2K. Masa płyty [kg/m2] 12,10.

Powłoka blachy:
zewnętrzna: PE (poliester 25µm)
wewnętrzna: PE (poliester 25µm)

Typ mocowania płyty: łącznik widoczny.

Obróbki blacharskie wykonane z blachy powlekanej powłoką poliestrową w kolorze płyt.

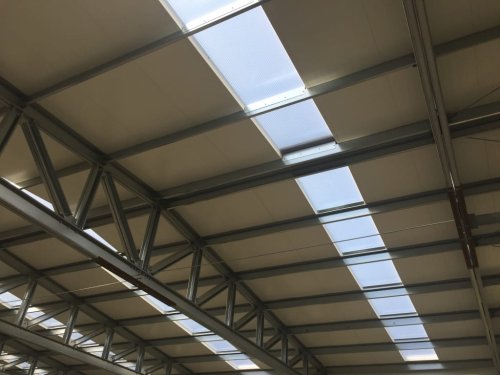

3.2. SPECYFIKACJA ŚWIETLIKA:

                            ŚWIETLIK POŁACIOWY ALFA ROOF



Zastosowanie naświetla połaciowego stanowi połączenie



   wytrzymałości na obciążenie, dobrej izolacyjności cieplnej,



Grubość: 30 mm.



Powłoka ochronna UV na stronie zewnętrznej.



Kolor przeźroczysty.



Izolacyjność cieplna 1,60 W/m²K.



Długość (na zamówienie) maksymalnie 13,50 m.



Prosty i szybki montaż. Szerokość 1,0 m.

3.2. SPECYFIKACJA BRAM:

Brama segmentowa ocieplana gr. 40 mm.



Szerokość: 3220 mm



Wysokość: 3220 mm



Drzwi serwisowe: TAK



Automatyka: NIE
