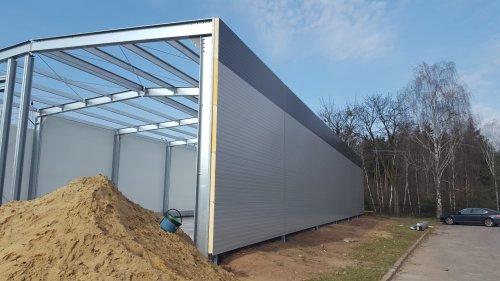

Hala stalowa Piaski, gmina Gostyń, województwo wielkopolskie, szer. 11m x dł. 30m x wys. 5m, powierzchnia 330 m2





Opis
CENA NETTO
NEGOCJUJ CENĘ!
Mariusz Majchrowski - 506424505
Hala stalowa Piaski gmina Gostyń,
szerokość 11 metra
długość 30 metra
wysokość 5 metra
powierzchnia 330 m2
1. ZAKRES PROJEKTOWY HALI LEGO:
Projekt budowlany hal LEGO (bez lokalnych uzgodnień)i:
Rzut przyziemia hali, rzut dachu, przekrój hali, rzut fundamentów.
Projekt budowlany w zakresie konstrukcji hal LEGO.
Rzut konstrukcji dachu, widoki konstrukcji ścian.
Projekt wykonawczy fundamentów i konstrukcji stalowej hali LEGO.
Projekt zawiera instrukcję montażu pozwalającą na samodzielny montaż hali.
Projekt wykonawczy lekkiej obudowy hali LEGO.
Projekt zawiera instrukcję montażu elementów obudowy hali: płyty warstwowe i świetlik.

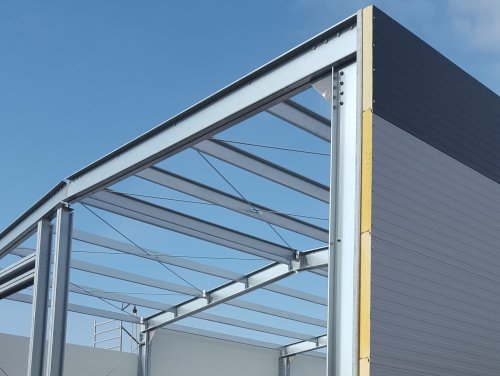

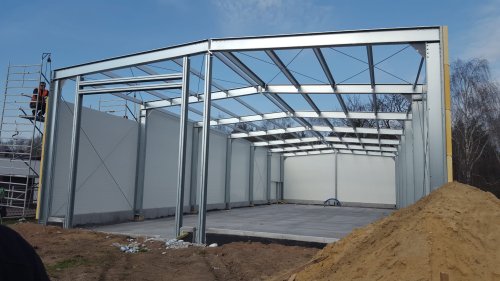

2. KONSTRUKCJA STALOWA HALI LEGO:
Konstrukcja stalowa główna - ramowa wykonana z kształtowników stalowych zimno giętych.

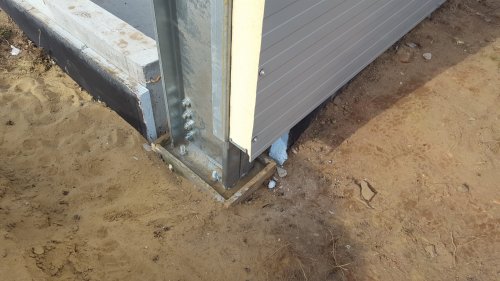

● rama o sztywnych narożach, przegubowo mocowane do fundamentów.
Elementy uzupełniające konstrukcji stalowej:
● stężenie ścienne i dachowe ze stali S235JR.
● płatwie dachowe z profili zimno giętych ocynkowanych typu "Z" ze stali S350DGD+Z.
● elementy złączne (typowe śruby do montażu konstrukcji stalowej).
Zabezpieczenie antykorozyjne konstrukcji stalowej:
● konstrukcja stalowa ocynkowana.
Do obliczeń przyjęto następujące obciążenia:
● ciężar własny konstrukcji.
● ciężar płyt dachowych i ściennych.
● obciążenia klimatyczne.
● obciążenia technologiczne - przyjęto 0,12kN/m2.
Masa konstrukcji zostaje uzyskana poprzez przeprowadzenie obliczeń statycznych i wytrzymałościowych programem obliczeniowym ROBOT.
3. OBUDOWA HALI Z PŁYT WARSTWOWYCH I ŚWIETLIKI

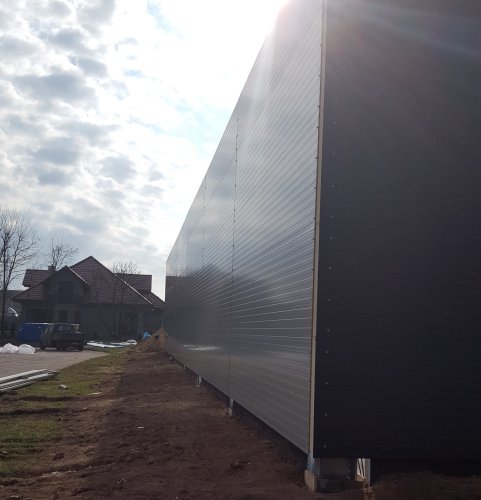

3.1. ŚCIANY I DACHY Z PŁYTY WARSTWOWEJ
Płyta ścienna, grubość 100 mm z rdzeniem poliuretanowym PIR.
Profilowanie:
zewnętrzne liniowe
wewnętrzne liniowe
Kolorystyka RAL:
płyta ścienna: zewnątrz RAL 7016 oraz RAL 9006
wewnątrz RAL 9010
Współczynnik przenikania ciepła U0 0,21 W/m2K. Masa płyty [kg/m2] 10,50.
Powłoka blachy:
zewnętrzna: PE (poliester 25µm)
wewnętrzna: PE (poliester 25µm)
Typ mocowania płyty: łącznik widoczny.
Obróbki blacharskie wykonane z blachy powlekanej powłoką poliestrową w kolorze płyt.
Płyta dachowa, grubość 120 mm z rdzeniem poliuretanowym PIR.
Profilowanie:
zewnętrzne trapez
wewnętrzne liniowe
Kolorystyka RAL:
płyta dachowa: zewnątrz RAL 9010
wewnątrz RAL 9010
Współczynnik przenikania ciepła U0 0,17 W/m2K. Masa płyty [kg/m2] 12,70.
Powłoka blachy:
zewnętrzna: PE (poliester 25µm)
wewnętrzna: PE (poliester 25µm)
Typ mocowania płyty: łącznik widoczny.
Obróbki blacharskie wykonane z blachy powlekanej powłoką poliestrową w kolorze płyt.
3.2. SPECYFIKACJA ŚWIETLIKA:
ŚWIETLIK POŁACIOWY ALFA ROOF
|
Zastosowanie naświetla połaciowego stanowi połączenie |
|
wytrzymałości na obciążenie, dobrej izolacyjności cieplnej. |
|
Grubość: 25 mm. |
|
Powłoka ochronna UV na stronie zewnętrznej. |
|
Kolor przeźroczysty. |
|
Izolacyjność cieplna 1,40 W/m²K. |
|
Długość (na zamówienie) maksymalnie 13,50 m. |
|
Prosty i szybki montaż. Szerokość 1,0 m. |
|
Reakcja na ogień: Bs1d0. |
3.2. SPECYFIKACJA BRAM:
Brama segmentowa ocieplana gr. 40 mm. |
|
Szerokość: 3750 mm |
|
Wysokość: 4270 mm |
|
Drzwi serwisowe: NIE |
|
Automatyka: NIE |
|
